Części zewnętrzne

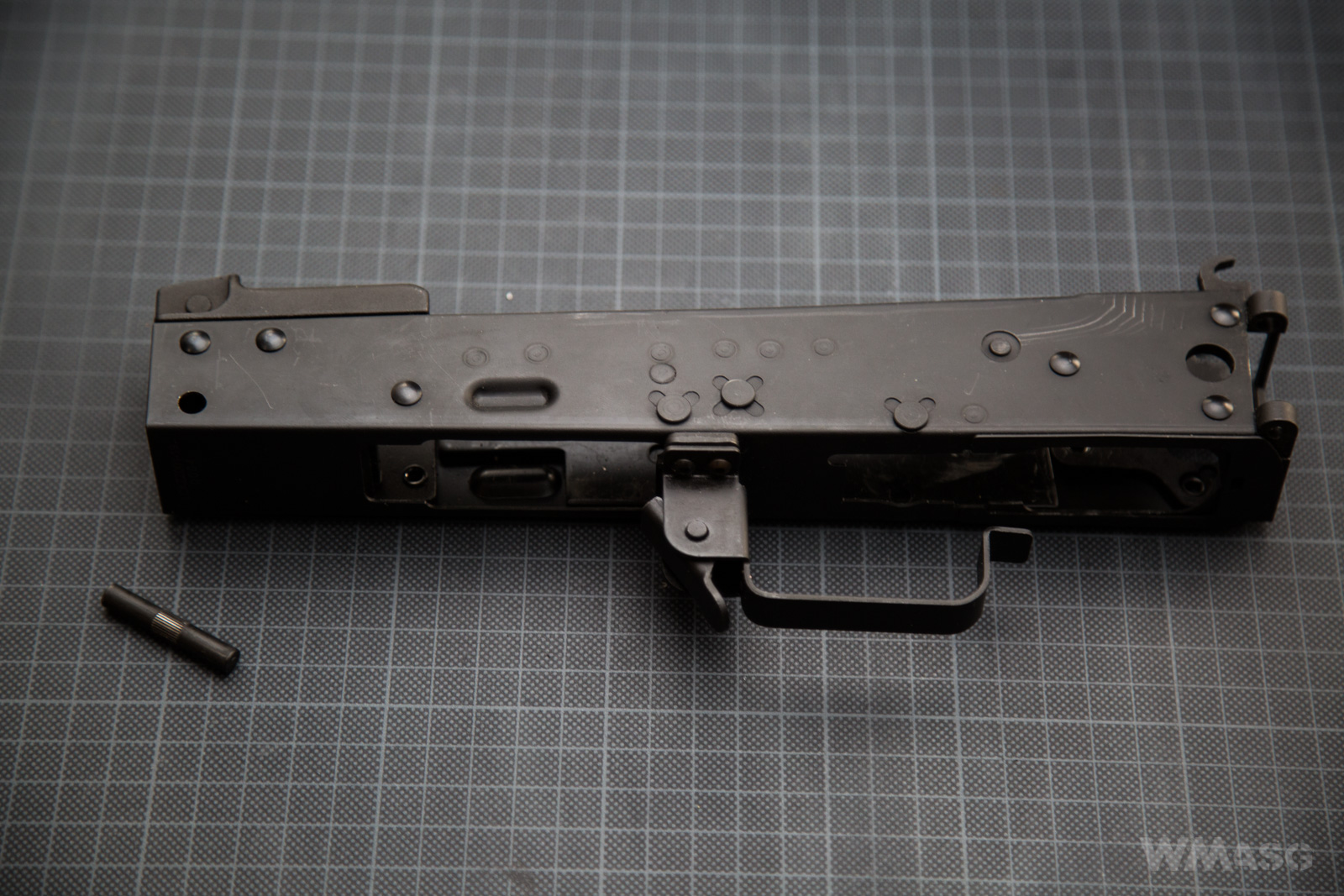

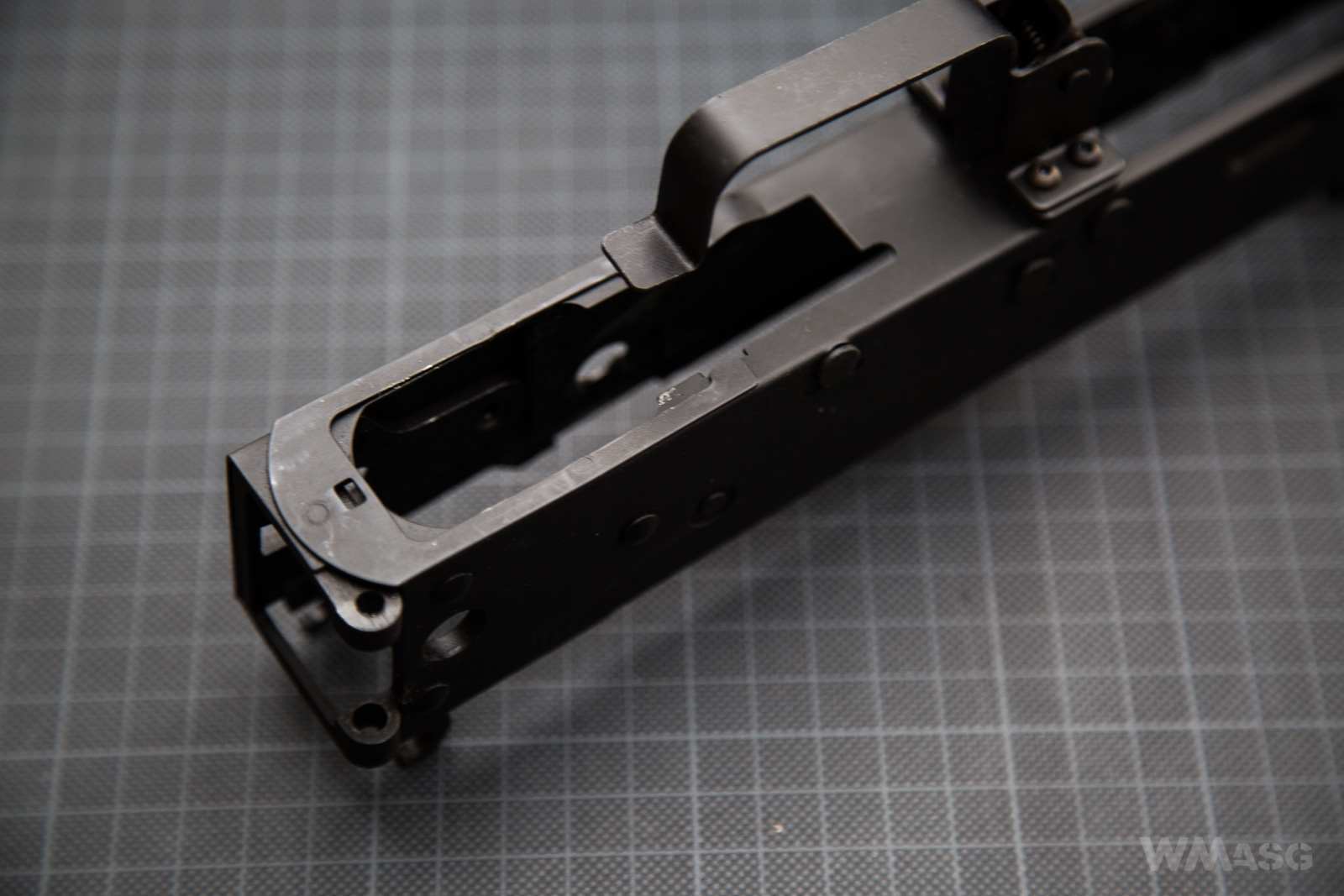

Korpus karabinka i wprowadzony w AK-12 dodatkowy kołek mocujący zespół łoża z nakładką:

Dodatkowy element pomiędzy chwytem pistoletowym a komorą zamkową:

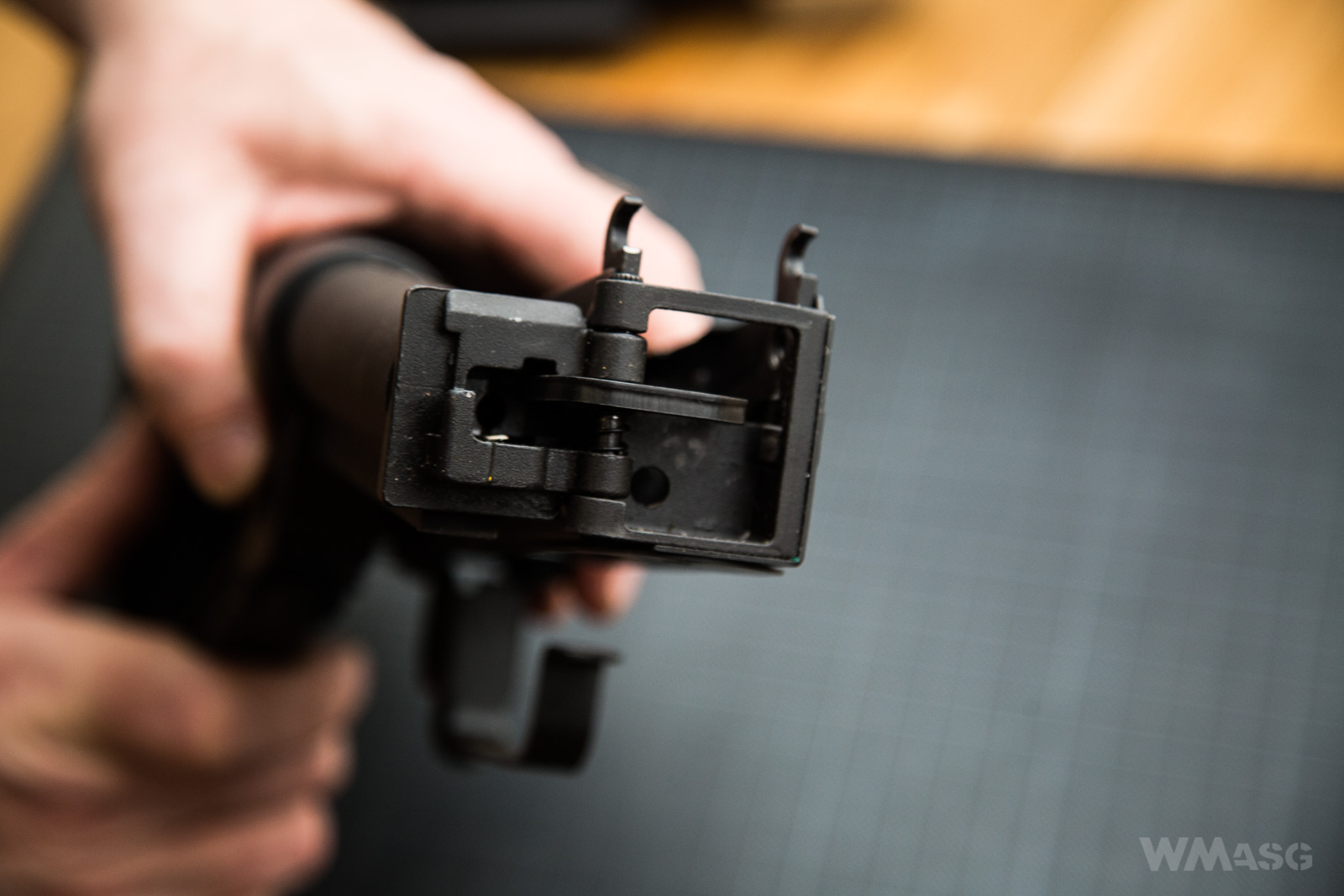

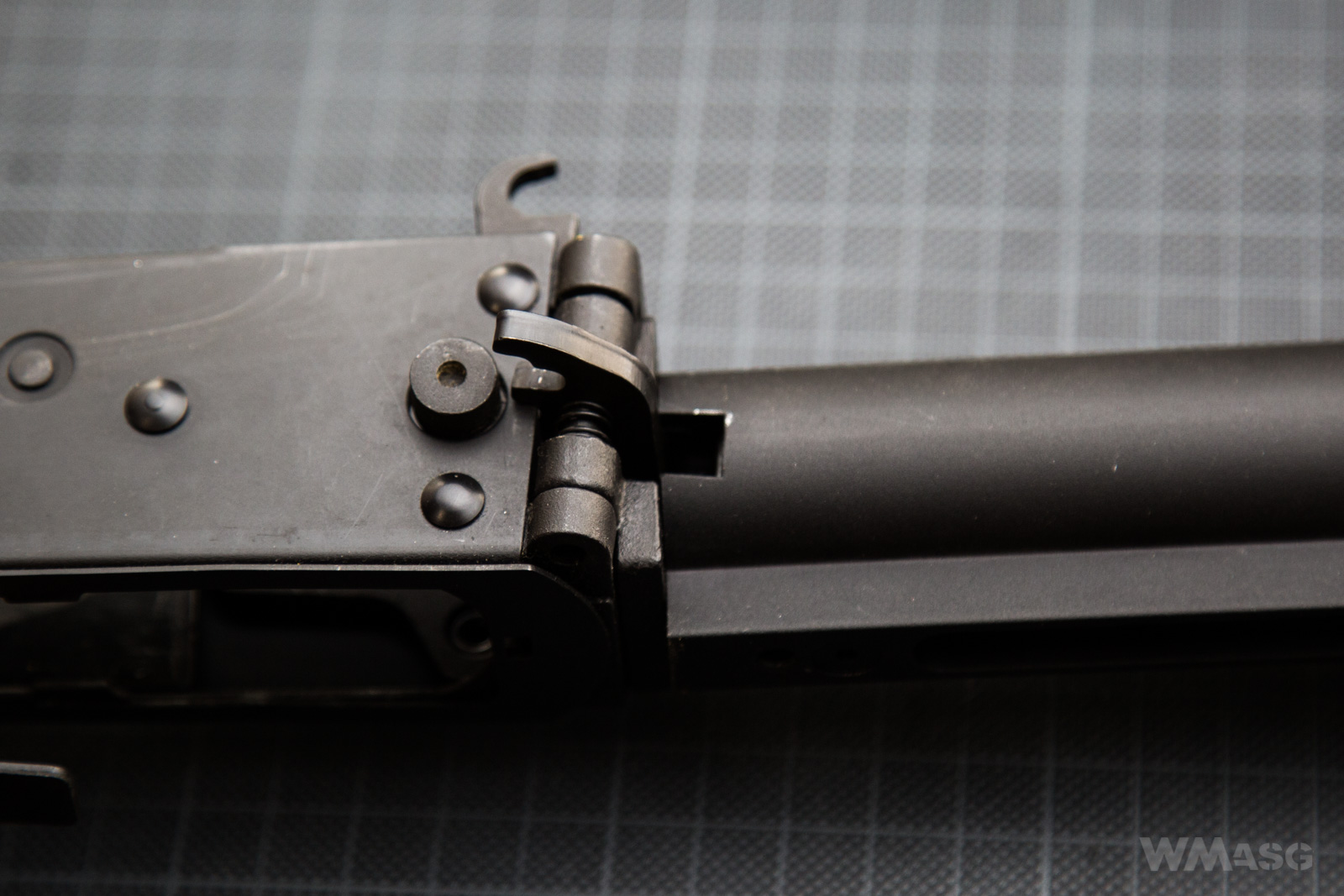

Zakończenie komory. Widoczny mocowanie zawiasu kolby, gniazdo przycisku służącego do jej składania oraz zaczepy mocujące pokrywę komory.

Kompletny zawias kolby.

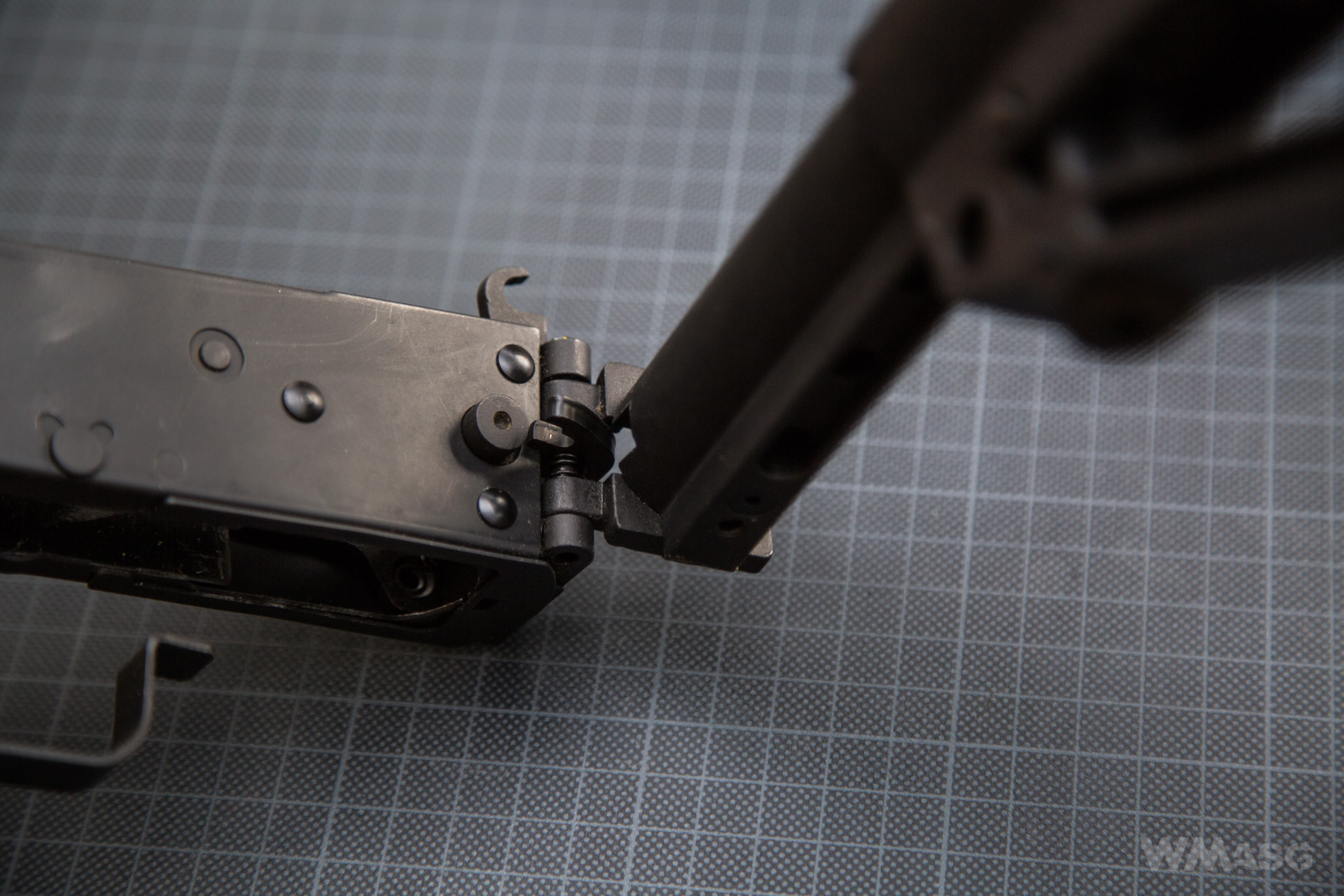

I podczas składania.

Kolba złożona do pozycji transportowej.

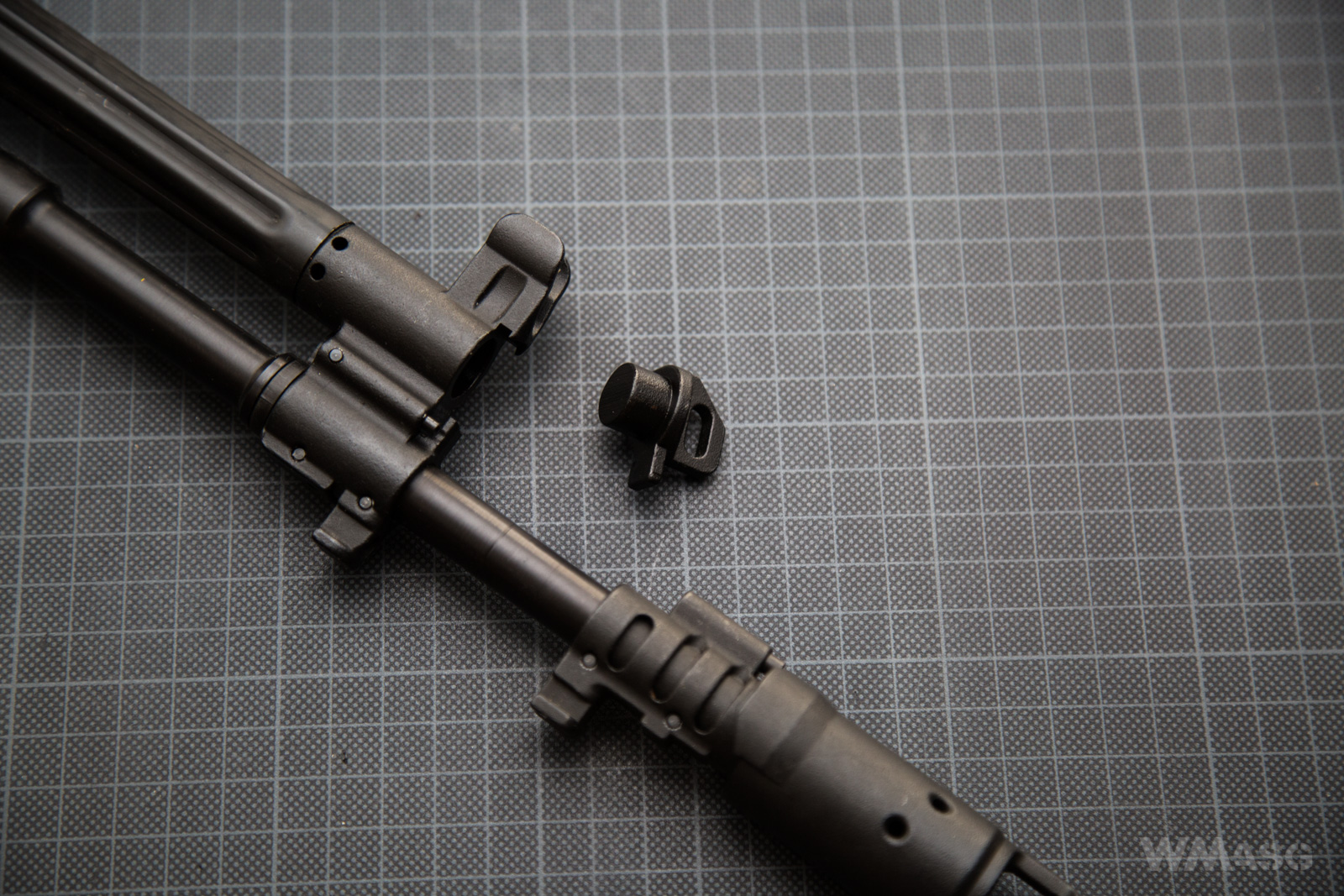

Lufa zewnętrzna r rurą gazową i osprzętem. Mimo zastosowania kilku śrub imbusowych wszystkie połączenia są kołkowane. Magnesy mówią same za siebie. W AK-12/AK-15 żołnierz nie demontuje sam rury gazowej.

Czyszczenia i konserwacji dokonuje się po otwarciu zatyczki.

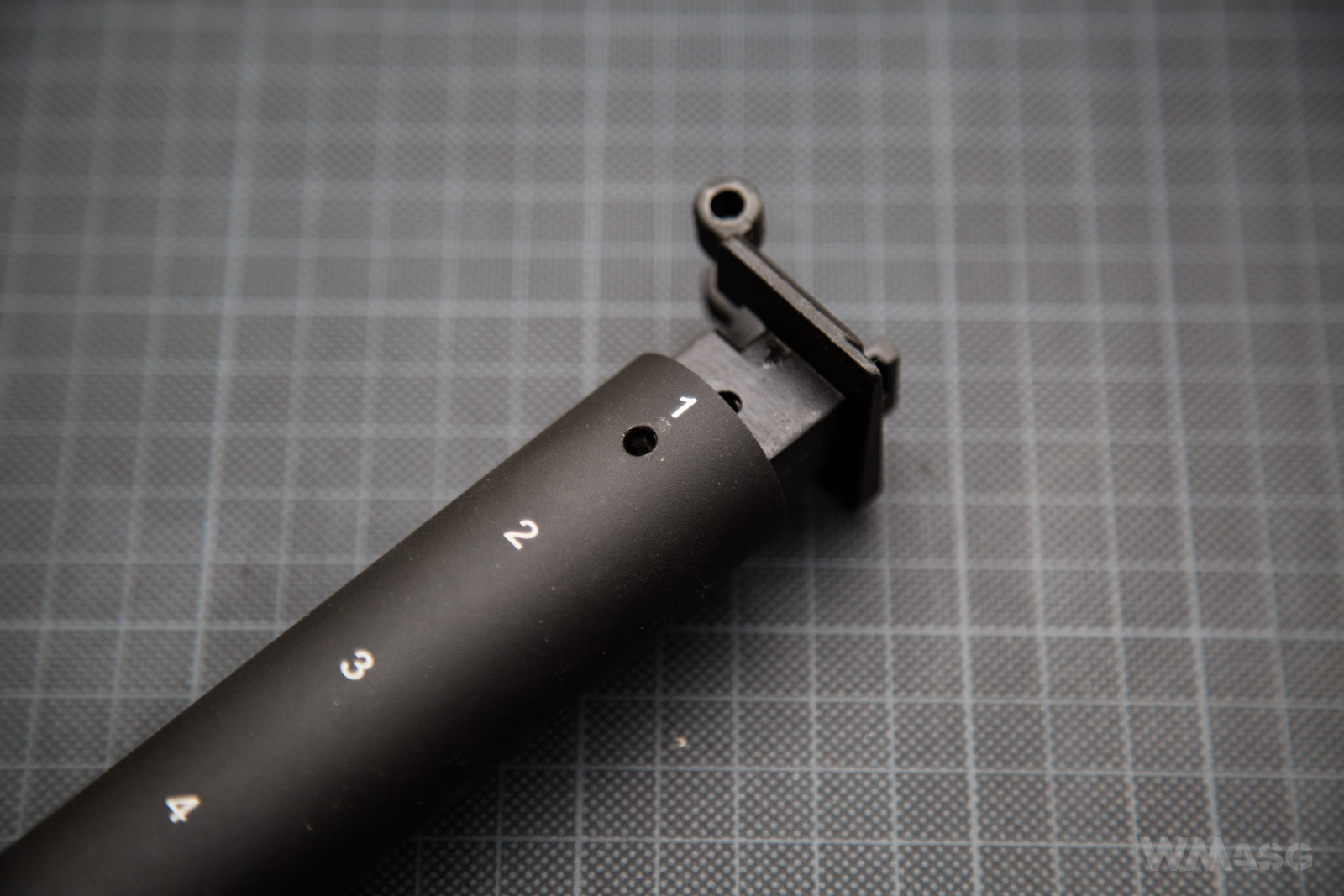

Obsada prowadnicy kolby.

Podczas montażu.

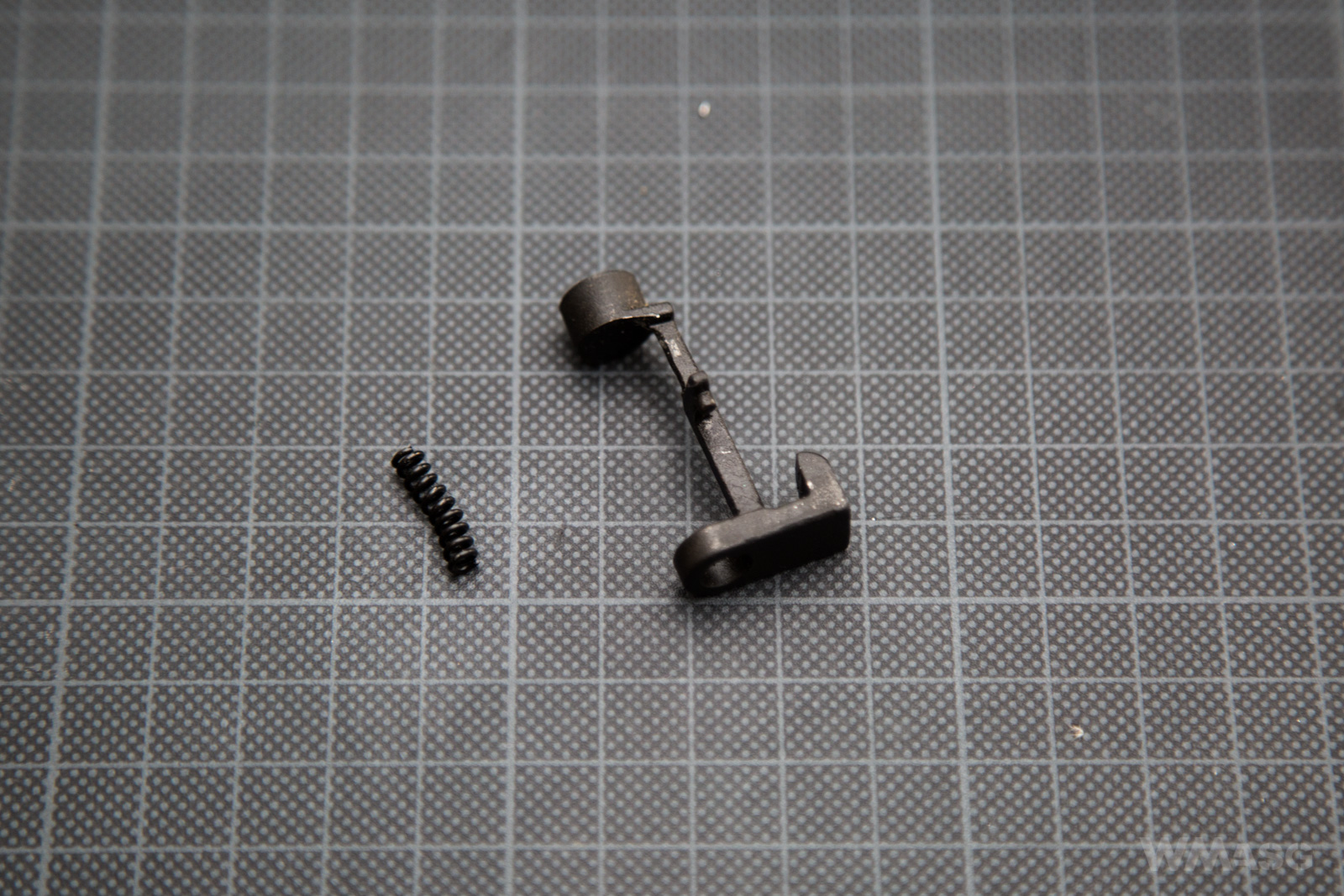

Standardowy zatrzask kolby. Wygląda jak typowy zatrzask z AKS-74, ASK-74U czy AK-74M, ale nie porównywałem 1 do 1. Nie wiem, czy jest wymienny z zatrzaskami innych producentów.

Części wewnętrzne

Szkielet

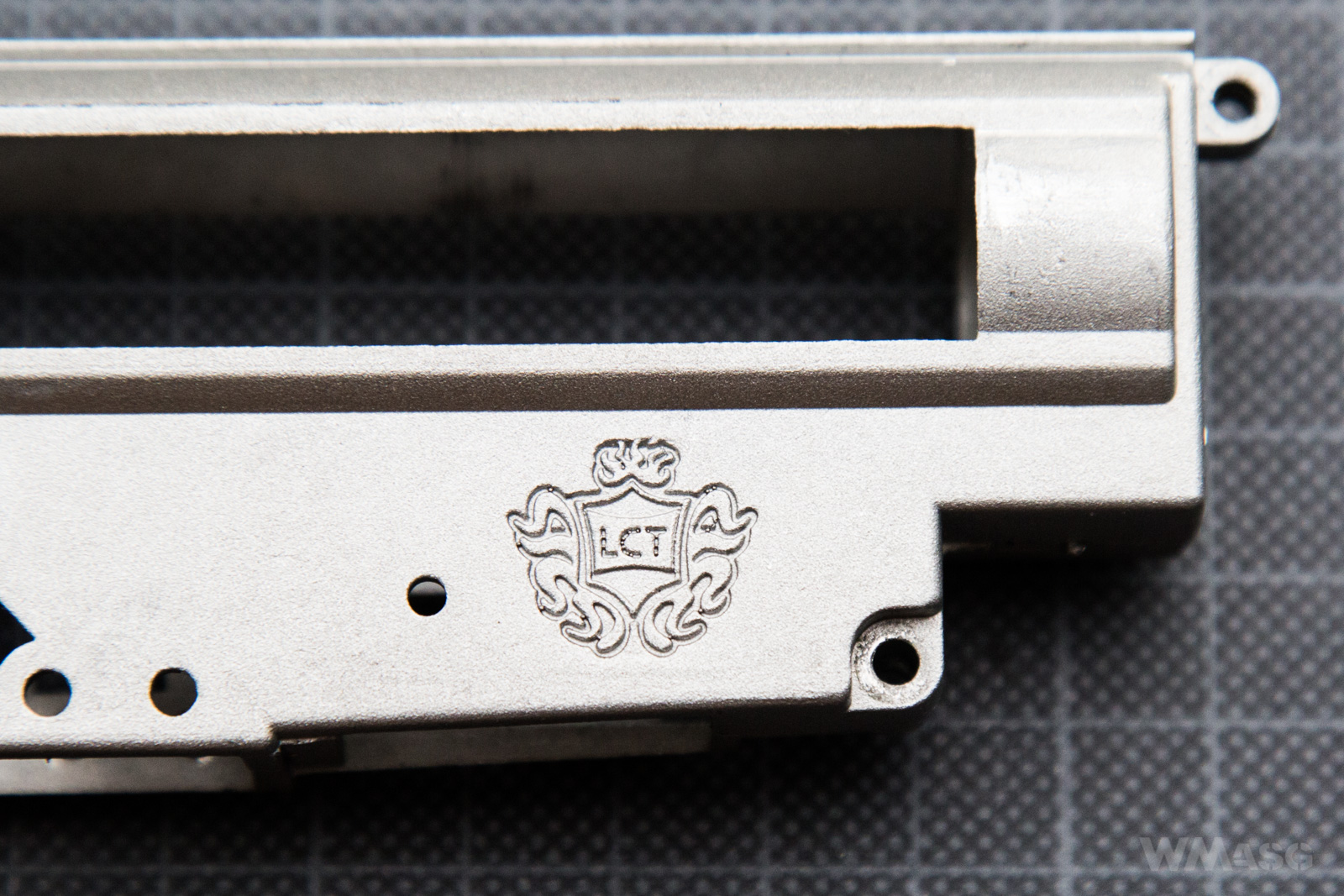

Jakość podkreślają detale, chociaż przydałyby się zaokrąglenia narożników okna na cylinder.

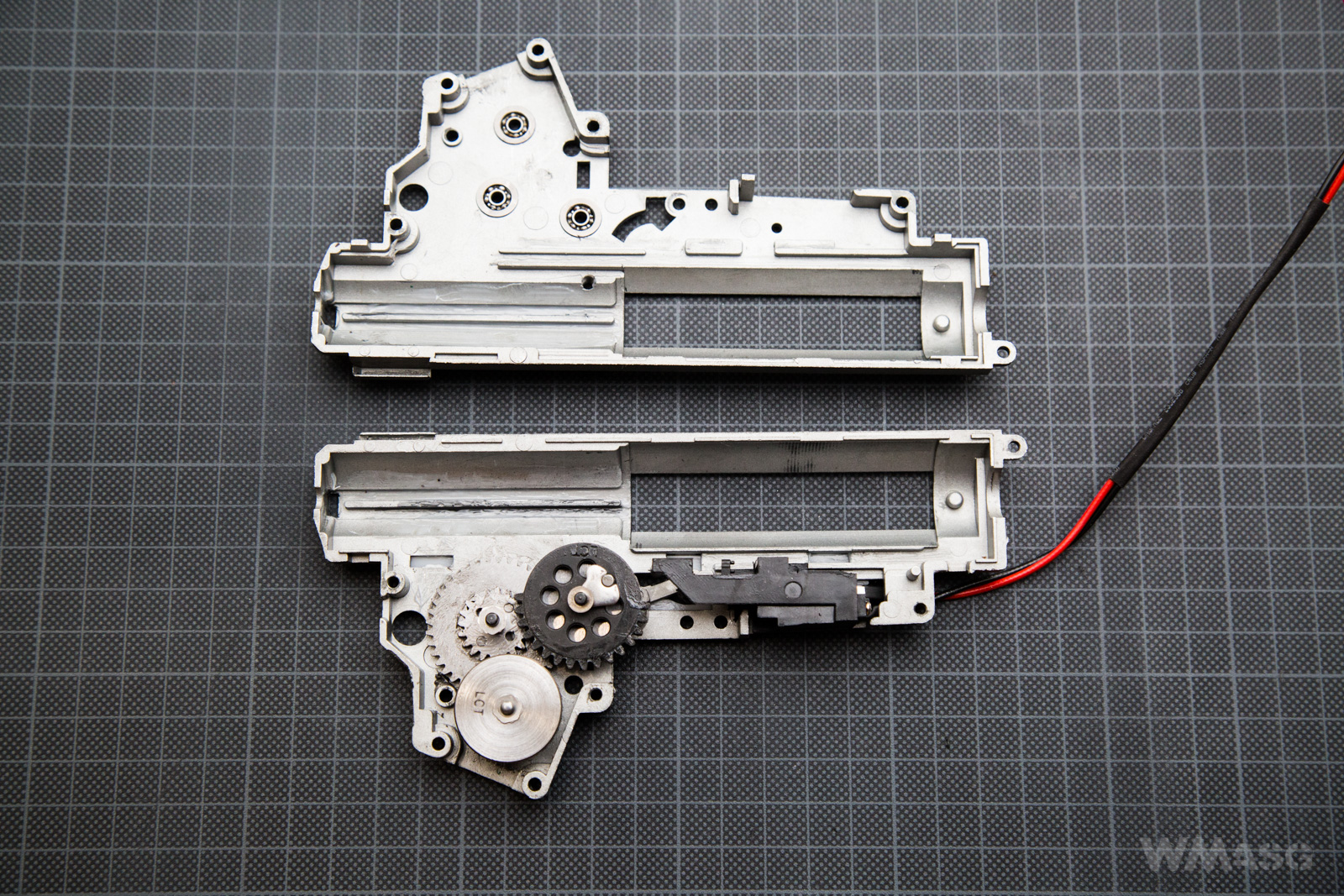

Szkielet ze standardową kostką stykową i kołami zębatymi. Na kole tłokowym fabryczny opóźniacz.

Koła zębate jeszcze raz. Koło silnikowe spiekane.

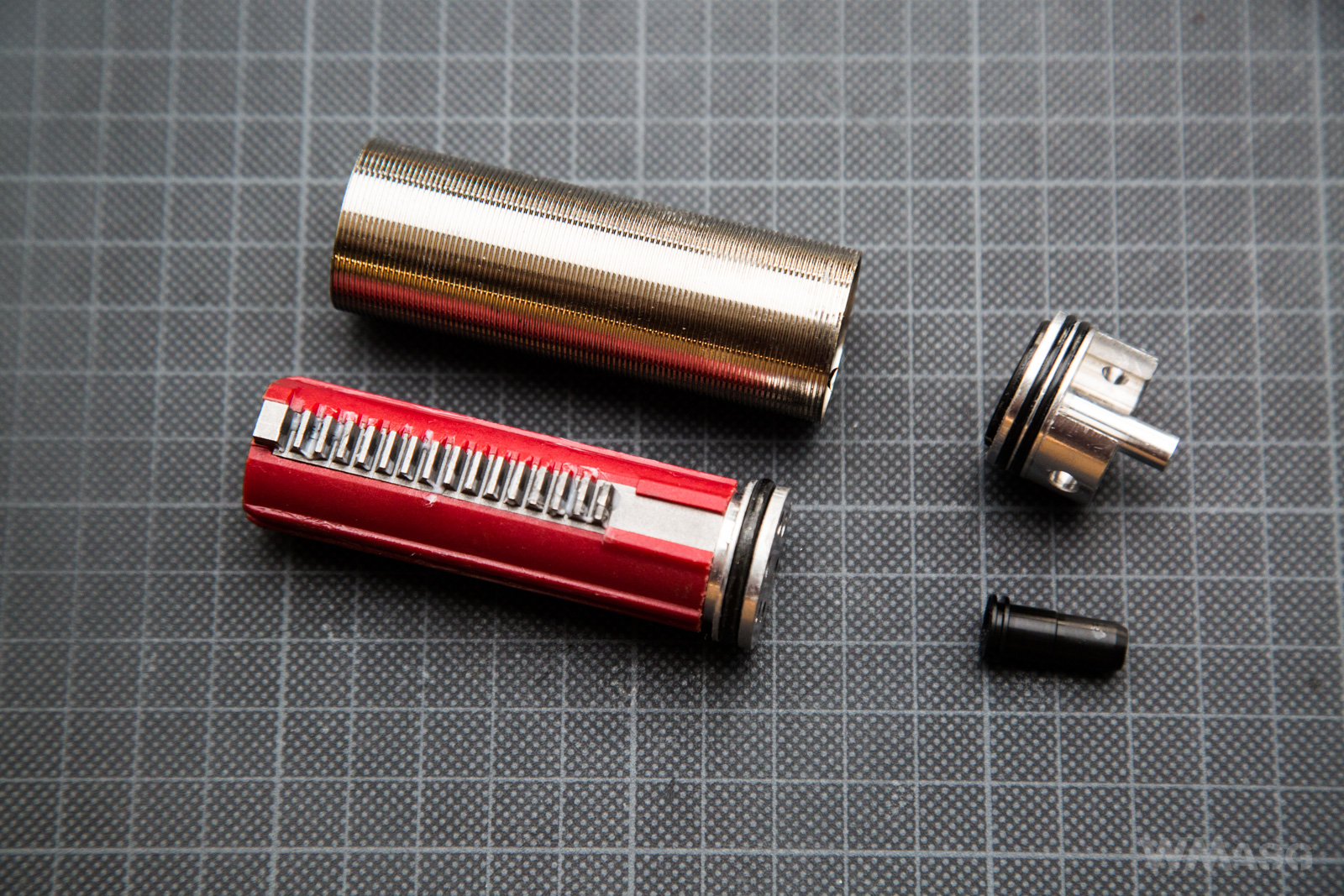

Zespół cylindra. Sam cylinder chromowany. Głowice aluminiowe. Tłokowa łożyskowana z sześcioma otworami. Dysza uszczelniona.

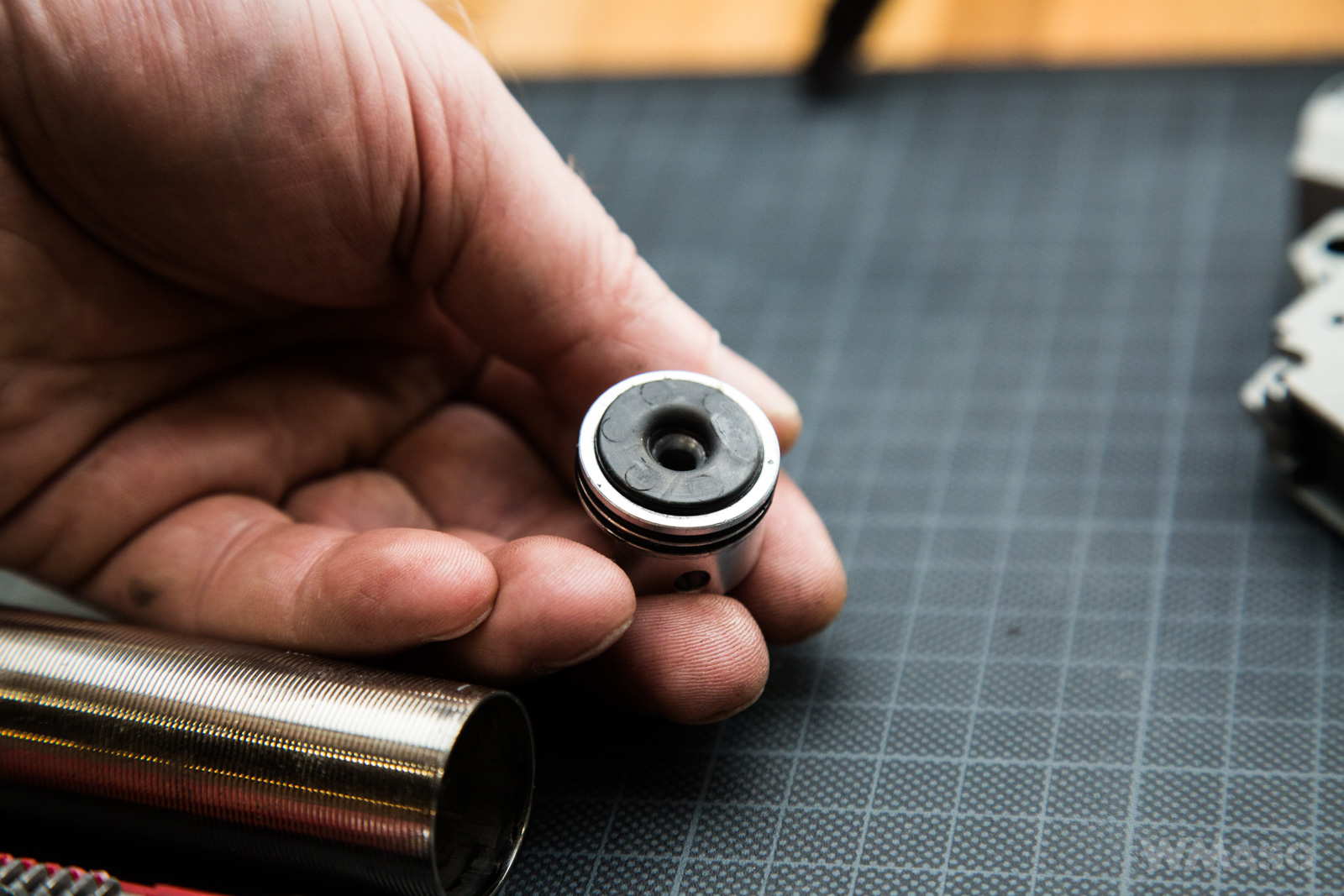

Gruby zderzak głowicy cylindra.

Dysza.

O-ring uszczelniający.

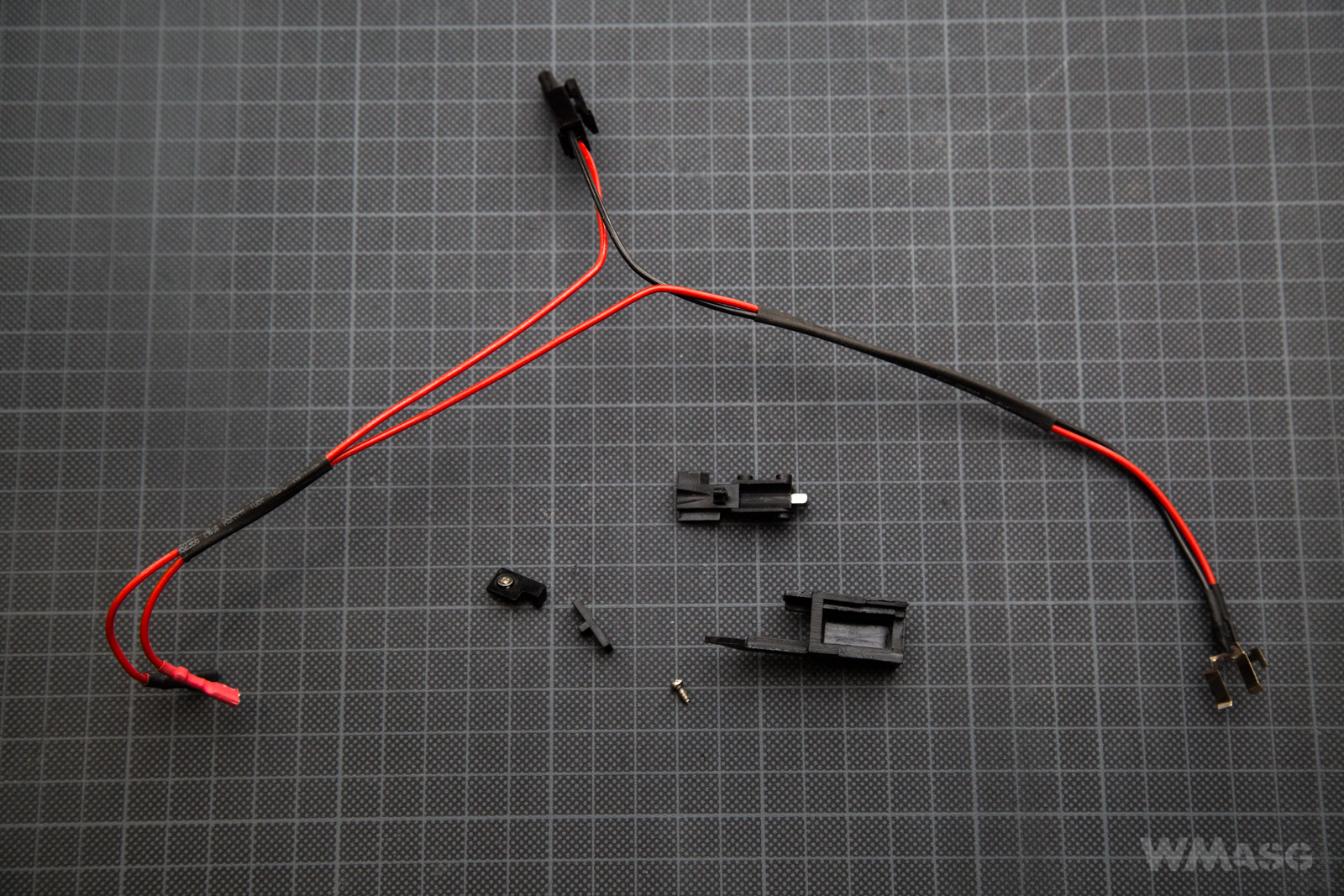

Kostka stykowa z kompletną instalacją elektryczną. Przewody niestety cienkie i sztywne. Wtyk mini Tamiya.

Silnik standardowy, krótki, w standardowym koszyku. Wałek daje się lekko obrócić palcami. Magnesy nie sprawiają wrażenia bardzo silnych.

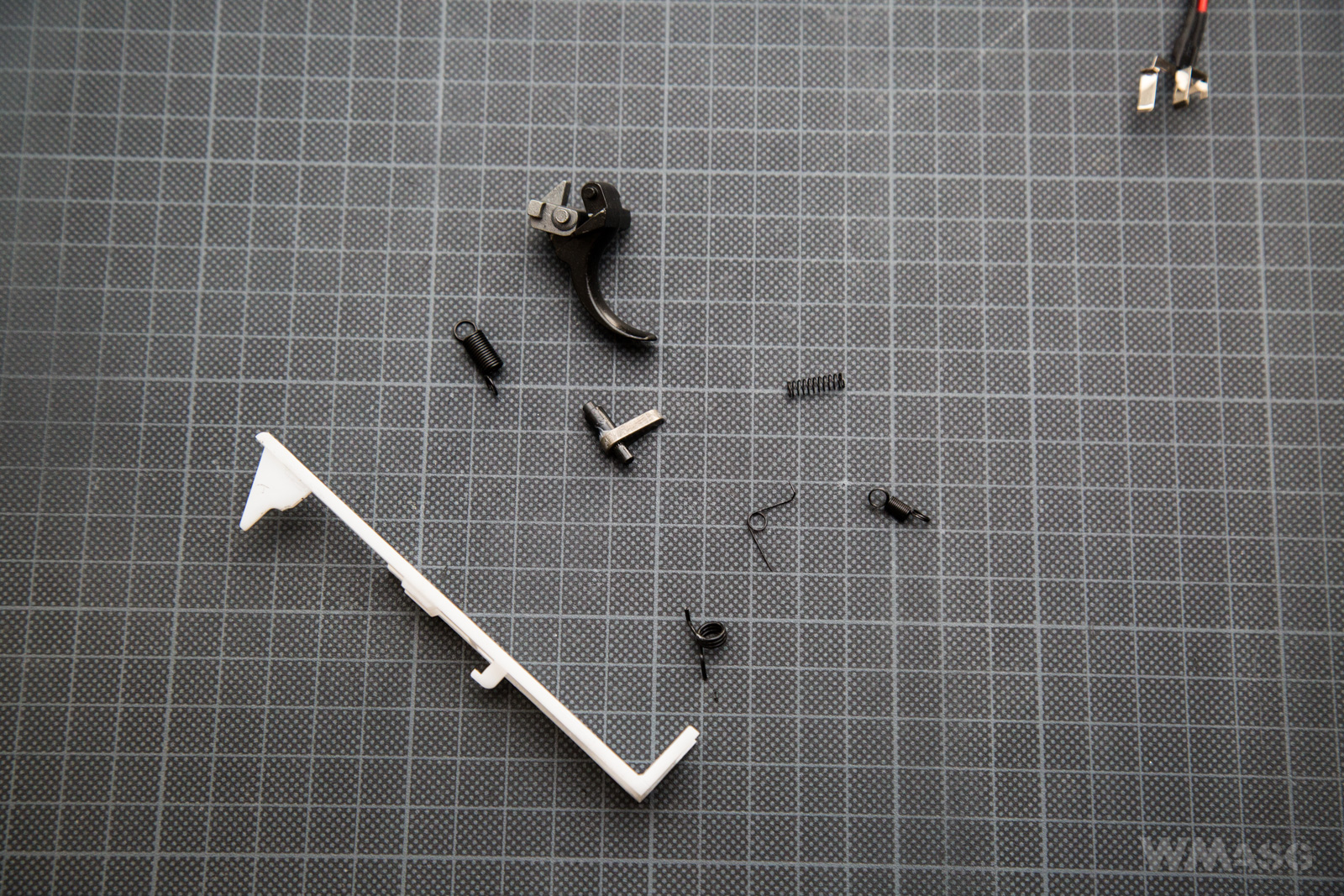

Pozostałe drobne elementy mechanizmu.

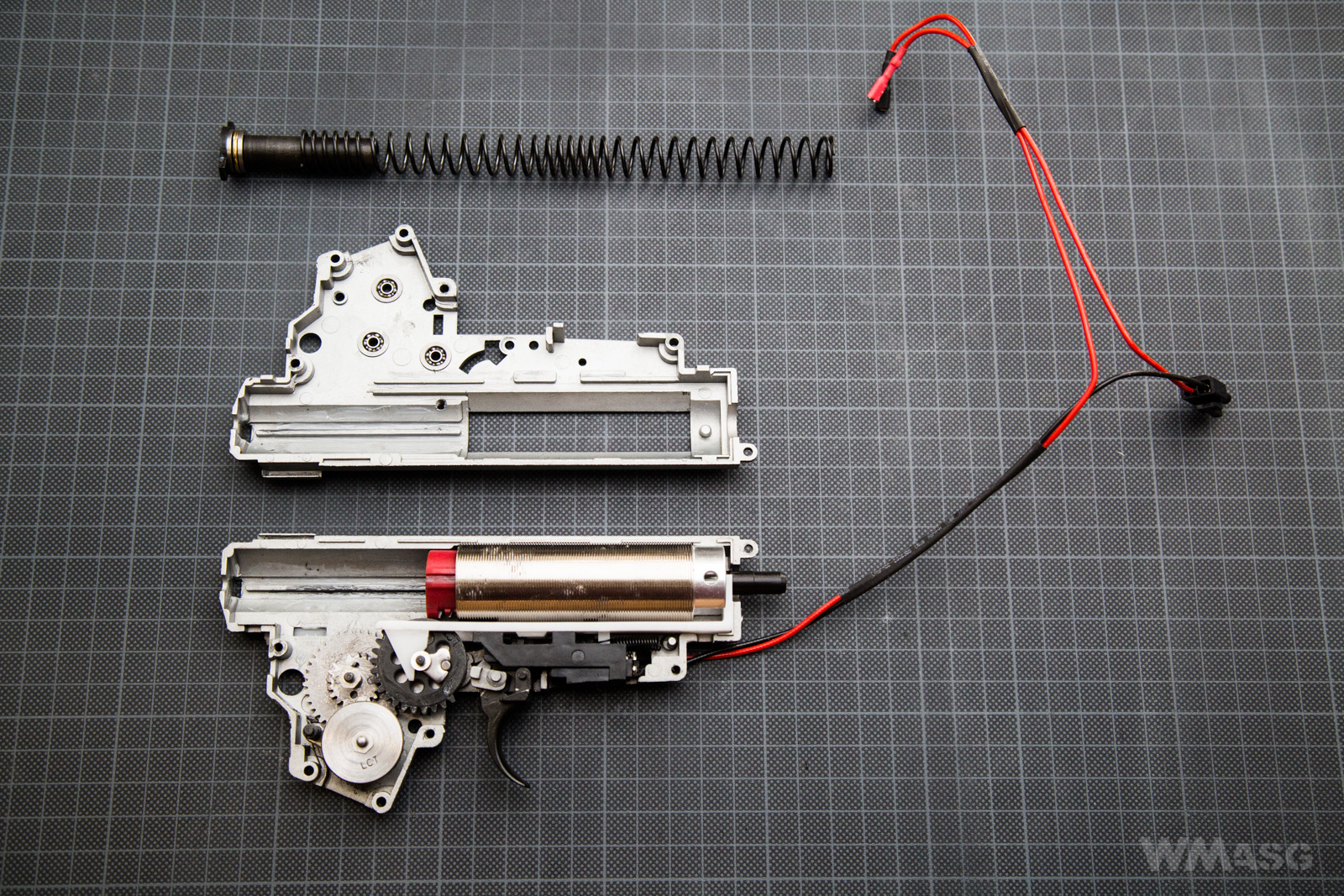

Gotowy do złożenia po niewielkiej korekcie fabrycznego podkładkowania.

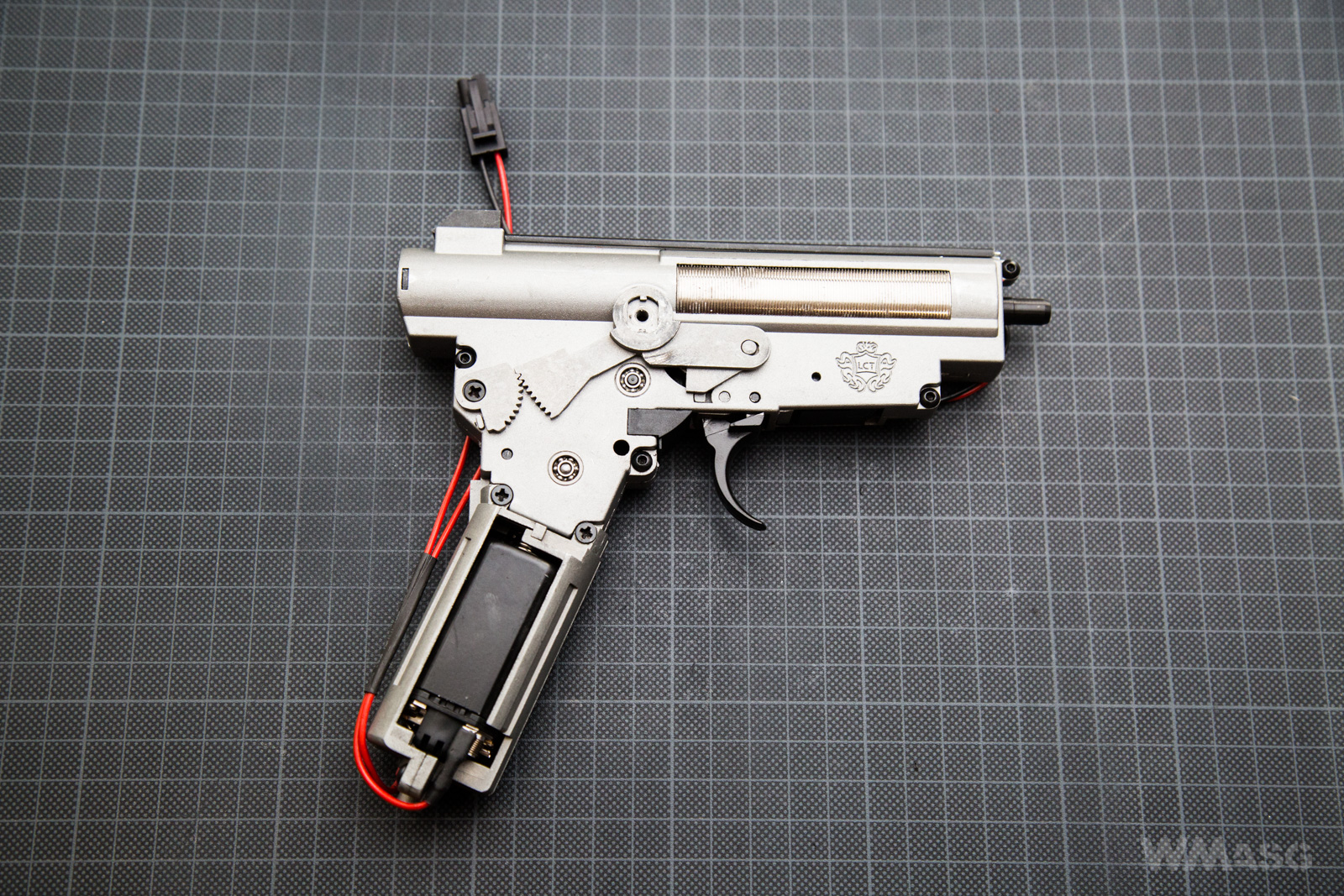

I już gotowy.
